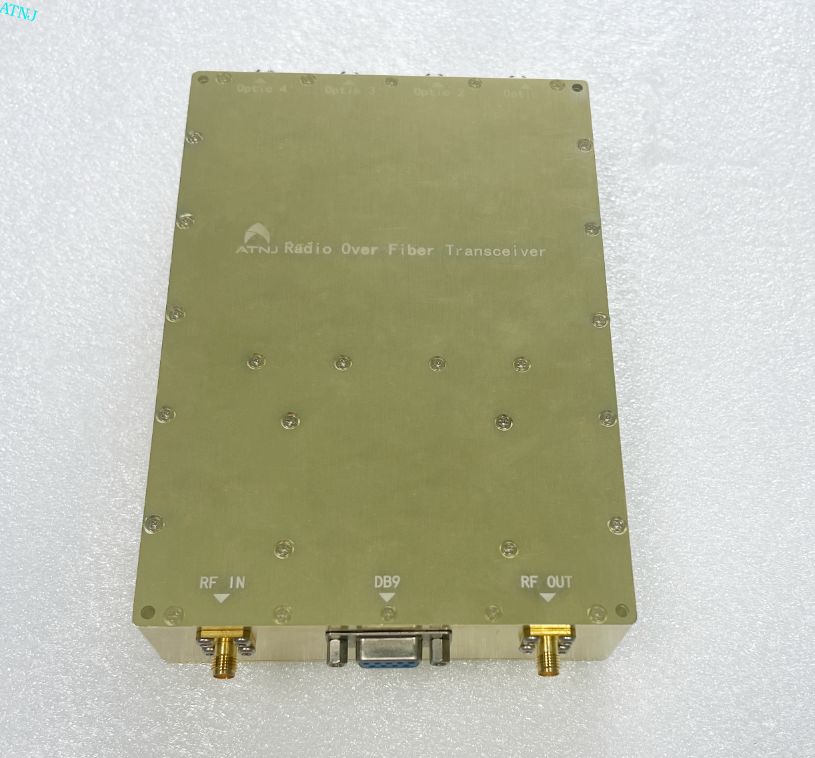

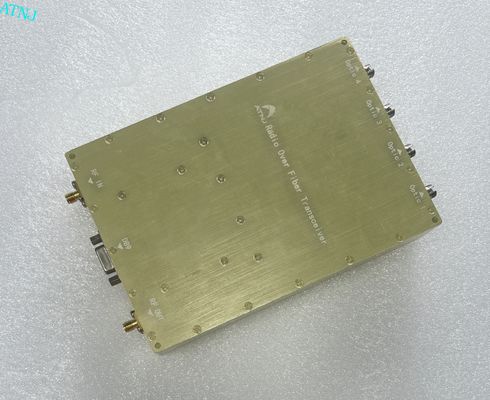

Οπτική μονάδα 800-2700MHz MU έως -4TR

Name: Οπτική μονάδα 800-2700MHz MU έως -4TR
Brand: Shenzhen Atnj Communication Technology Co., Ltd.
SKU: RFOM-4TR-13-2.7G-AD
Price: 180.00 USD
Availability: InStock

Ονομασία μάρκας:	ATNJ
Αριθμός μοντέλου:	RFOM-4TR-13-2.7G-AD
Όροι πληρωμής:	T/T, Western Union, MoneyGram,Paypal
Ικανότητα εφοδιασμού:	500 unit per week

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Place of Origin:

China

Πιστοποίηση:

CE ROHS

Frequency range:

800--2700MHz

Transmit optical wave length:

1310±20nm

Optical Output Power:

4±2dBm

‌Transmit Loss of Light (TXLOL):

≤-3dBm

‌Receive Loss of Signal (RXLOS):

≤-15dBm

Packaging Details:

Neutral standard

Supply Ability:

500 unit per week

Περιγραφή προϊόντων

1 take 4 RF οπτική μονάδα RU

Σχήμα:RFOM-4TR-13-2.7G-AD

Οπτική μονάδα 800-2700MHz MU έως -4TR 0

1Πεδίο

Το προϊόν αυτό είναι σχεδιασμένο για επαναλήπτες οπτικών ινών σε συστήματα κινητής επικοινωνίας, διευκολύνοντας τη φωτοηλεκτρική μετατροπή και μετάδοση σημάτων ανοδικής και κατωδικής σύνδεσης για τους επαναλήπτες.

2Τεχνικές προδιαγραφές RF(Συνδέστε MURFOM-4TR-15-2.7G-AD Δοκιμή οπτικής μονάδας)

Προδιαγραφές

Δείκτης

Σημειώσεις

Διάταξη συχνοτήτων

800-2700MHz

Οι κύριες ζώνες συχνότητας δοκιμής καλύπτουν τα φάσματα 2G/3G/4G που χρησιμοποιούνται επί του παρόντος από τις εταιρείες China Mobile, China Unicom και China Telecom段.

Μεταφορά οπτικού μήκους κύματος

Μεταδίδει οπτικό μήκος κύματος

1310±20nm

Λαμβάνουμε οπτικό μήκος κύματος

1550±20nm

Οπτική ισχύς εξόδου

4±2 dBm

Μέτρηση οπτικού μετρητή ισχύος

Διαβιβάστε την απώλεια φωτός

(TXLOL)

≤-3dBm

ΕΝΤΑΛΛΑΜΑ: "Λιγάς ισχύος" ΑΛΛΗ ΚΑΤΑΣΗ: "ΝΟΜΑΛΙΚΟ"

Λαμβάνετε απώλεια σήματος

(RXLOS)

≤-15dBm

Εάν το P_in είναι < -15dBm, τότε συναγερμός: "RXLOS"

Κέρδος σύνδεσης

UL:0±2dB

Άμεση σύνδεση ή ενιαία σύνδεση

DL:0±2dB

Λειτουργία αυτόματης αντιστάθμισης κερδών (AGC)

Απώλεια εισαγωγής της σύνδεσης 1x4 Headend Module ≤3dB

Ασύμμετρη αντιστάθμιση κέρδους με ρυθμό μεταβολής ± 2dB

Η επίπεδη ζώνη

824~835MHz,869~880MHz,890~915MHz,935~960MHz,1710~1785MHz,1805~1880MHz,1880~1920MHz,1920~1980MHz,2110~2170MHz,2320~2370MHz≤1dB

2515~2675MHz≤2dB

VSWR

≤ 1.5

Δεύτερη αρμονική συνιστώσα

890MHz είσοδος-13dBm时,1780MHz έξοδος≤-80dBm

Διατροφική διαμόρφωση

UL:≤-55dBc, ((-8dBm εισόδου/2CH) Συνολική ισχύς εισόδου-5dBm, ανά φορέα είναι 8dBm

Δοκιμή 1: Δοκιμή κοντά/μακρύτερα 1+1 @ διαφορά 600 kHz. (Τελικά αποτελέσματα εξαρτώνται από τα δεδομένα δοκιμής της εταιρείας σας)

DL:≤-60dBc ((-3dBm εισόδου/2CH) Συνολική ισχύς εισόδου0dBm, ανά φορέα είναι 3dBm

Θορυβώδης όροφος

≤-130dBm/Hz

LINK GAIN=0dB, Διαμόρφωση δοκιμής: Σύνδεση σε κατακλυσμό 1:1 (Ενεργοποιημένη αποζημίωση AGC) ((Τελικά αποτελέσματα εξαρτώνται από τα δεδομένα δοκιμής της εταιρείας σας)

≤-125dBm/Hz

Απομόνωση RF

≥50dB

Αναβολή

≤ 100ns

Πεδίο προσαρμογής κέρδους

≥10dB

ΕΤΕ Downlink

Αύξηση μεγέθους βήματος

1dB

ΕΤΕ Downlink

Λάθος ρύθμισης κέρδους

0·10 σφάλμα ≤ 1 dB·

ΕΤΕ Downlink

Ανίχνευση οπτικής ισχύος

Ανίχνευση μεταδιδόμενης οπτικής ισχύος:5~-5dBm

Η ανάγνωση VOA που ελέγχεται από λογισμικό (περίοδος 0-22 dB)

Λάθος ≤ ± 1,5 dB

Ανίχνευση οπτικής ισχύος παραλαβής:5~-17dBm

Θερμοκρασία λειτουργίας

-20°70°C

Ηλεκτρική τροφοδοσία

DC+12V,Η κατανάλωση ισχύος είναι μικρότερη από 2W

Διασύνδεση παρακολούθησης

Εξοπλισμένο με θηλυκό δέκτη DB9 που παρέχει μία διεπαφή RS485.

Χρησιμοποιήστε το δίκτυο.

WDM

Ενσωματωμένο

Οπτική διεπαφή

FC/APC

3Ορισμός Pinout

Διασύνδεση ραδιοσυχνοτήτων και οπτική διεπαφή

Διασύνδεση	Αναγνωριστικό	Λειτουργία	Σημειώσεις
Σύνδεσμος SMA	RF IN	Εισαγωγή ραδιοσυχνοτήτων	50Ω αντίσταση
Σύνδεσμος SMA	ΡΑΥΤ	Έξοδος ραδιοσυχνοτήτων	50Ω αντίσταση
Συνδετήρας FC/APC	Επενδύσεις/εξόδου	Οπτική είσοδος/έξοδος σήματος	Μοναδική ίνα

Συνδετήρας DB9

(DB9 θηλυκή σύνδεση)	Ορισμός	Λειτουργία	Περιγραφή
ΠΙΝ1	Εθνική Κεντρική Αρχή	Εθνική Κεντρική Αρχή
ΠΙΝ2	Εθνική Τράπεζα	Γη
PIN3	ΚΑΚ	Συνεχή + 12V
PIN4	485 Β	Εθνική Κεντρική Αρχή
PIN5	485Α	Εθνική Κεντρική Αρχή
PIN6	485Α	RS485-A0	Τοπικό 485
PIN7	ΔΕΠ	Ενημέρωση για απώλεια φωτός από λέιζερ (TTL High-Level Trigger)
PIN8	485 Β	RS485-B0	Τοπικό 485
PIN9	ΠΔΑ	Ασφάλεια από το ανιχνευτικό για την απώλεια φωτός

Απαιτήσεις δομικών διαστάσεων

Το περίβλημα του προϊόντος είναι κατασκευασμένο από αλουμίνιο.Δίμημα:127 mm × 76,4 mm × 27,5 mm, σφάλμα <± 0,5 mm

Σχήμα 1.Διάγραμμα διαστάσεων του οπτικού δέκτη

4Γενικές τεχνικές προδιαγραφές

1Θερμοκρασία εργασίας: -20°C έως +70°C, υγρασία: ≤95%.

2Θερμοκρασία αποθήκευσης: -40°C έως +85°C

3ατμοσφαιρική πίεση: 86-106 kPa

4Ηλεκτρική παροχή: 9V/250mA

5Βάρος: 0,2kg

6Καταναλώσεις ενέργειας: < 2 W

7Μέγεθος: 127 mm × 76,4 mm × 27,5 mm
