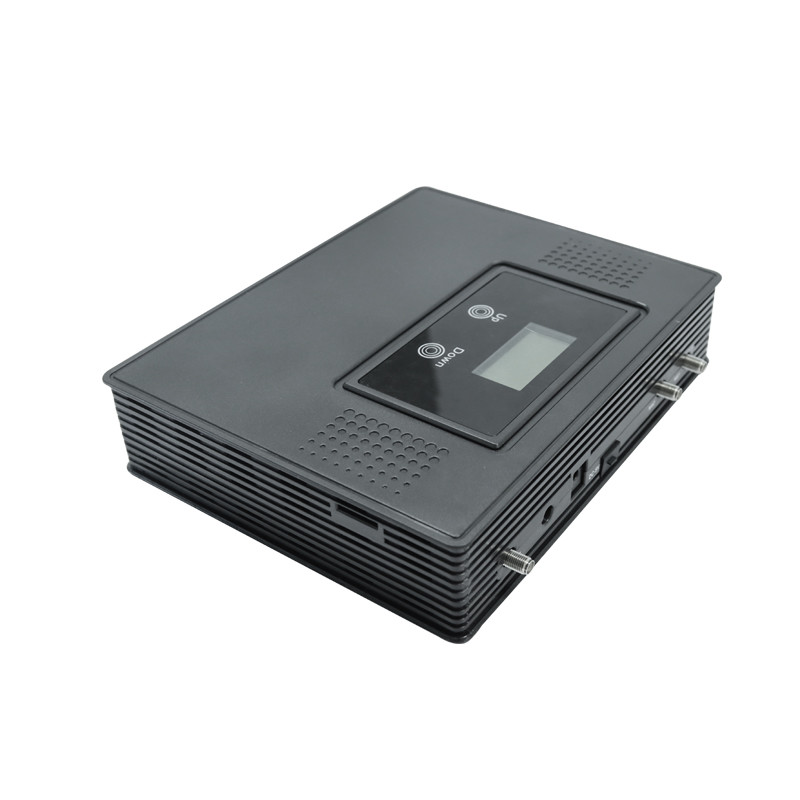

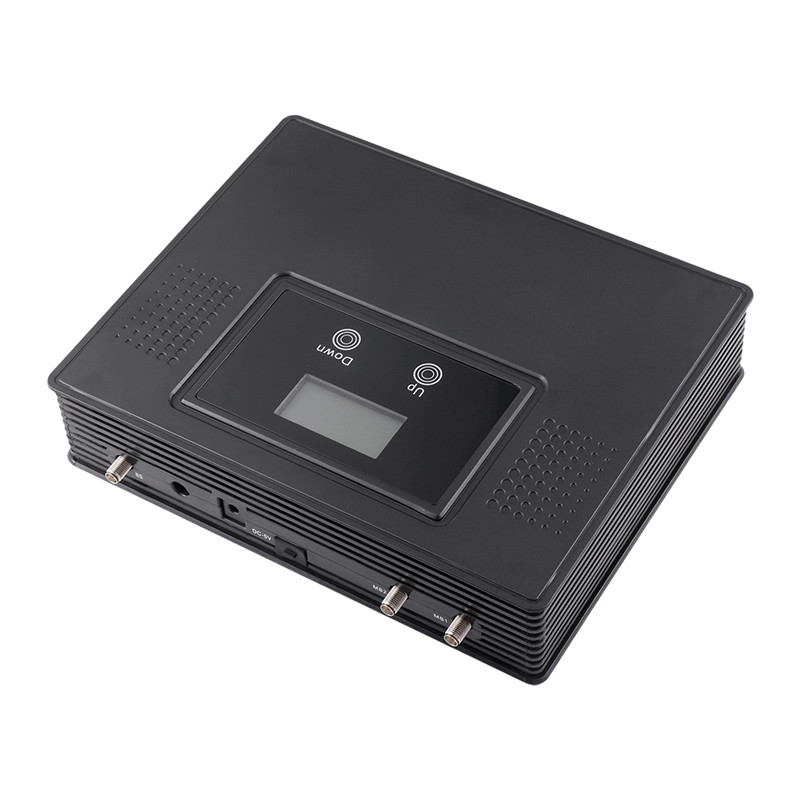

Συμπληρωματική διπλή ζώνη 1800MHz N41 2600MHz σημάτων δύναμης 20dBm 5G παραγωγής

Χαρακτηριστικά επιδόσεων LTE 1800

Ανώτατος σύνδεσμος

Ανεξάρτητος σύνδεσμος

Σημείωση

Περιοχή συχνοτήτων

1735 MHz-1785 MHz

1830 MHz-1880 MHz

Διάφραση ζώνης

50 MHz

50 MHz

Δύναμη εξόδου

17±2 dBm

17±2 dBm

Κέρδος συσκευής

60±3dB

65 ± 3 dB

Περιοχή ALC/AGC

≥ 30dB

≥ 30dB

Ασύρματα

≤ 9dB

≤ 9dB

Κύκλος σε ζώνη

≤ 8dB

≤ 8dB

VSWR

≤ 2,0 dBm

≤ 2,0 dBm

ΑΕΛΛ (dBc)

≤ -36

≤ -36

Χρονική καθυστέρηση

≤ 3,0μs

≤ 3,0μs

Ψευδής εκπομπή

9kHz-150kHz

≤-36dBm @1kHz

150kHz ̇ 30MHz

≤-36dBm @10kHz

30MHz1GHz

≤-36dBm @100kHz

1GHz12,75GHz

≤ 30 dBm @ 1MHz

Ηλεκτρονικά μηχανήματα

≤ 3,5%

≤ 3,5%

ΤΔΔ-NR 2600 Χαρακτηριστικά απόδοσης

Ανώτατος σύνδεσμος

Ανεξάρτητος σύνδεσμος

Περιοχή συχνοτήτων

2496-2690MHz

Διάφραση ζώνης

195 MHz

Δύναμη εξόδου

17±2 dBm

17±2 dBm

Κέρδος συσκευής

60±3dB

60±3dB

Περιοχή ALC/AGC

≥ 30dB

≥ 30dB

Ασύρματα

≤ 9dB

≤ 9dB

Κύκλος σε ζώνη

≤ 5dB

≤ 5dB

VSWR

≤ 2,0 dBm

≤ 2,0 dBm

ΑΕΛΛ (dBc)

≤ -36

≤ -36

Χρονική καθυστέρηση

≤ 3,0μs

≤ 3,0μs

Ψευδής εκπομπή

9kHz-150kHz

≤-36dBm @1kHz

150kHz ̇ 30MHz

≤-36dBm @10kHz

30MHz1GHz

≤-36dBm @100kHz

1GHz12,75GHz

≤ 30 dBm @ 1MHz

256QAM EVM

≤ 3,5%

≤ 3,5%

Χαρακτηριστικά επιδόσεων

Δραστηριακή τάση

Συνεχής ισχύς 5,0V

ρεύμα λειτουργίας

≤ 3,0A

Πρόσβαση τάσης προσαρμογέα ισχύος

Εναλλακτικός ρεύμα 100 ̊240V,50/60Hz

Κατανάλωση ενέργειας

≤ 15W

Θέρμανση περιβάλλοντος

-25°C+55°C

σχετική υγρασία

≤ 85%

Τύπος σύνδεσης συσκευής

SMA-J

Πύλη τροφοδοσίας

KLD-35-13

Μέγεθος συσκευής

205 × 170 × 38 χιλιοστά

Βάρος

≤ 1 κιλό
