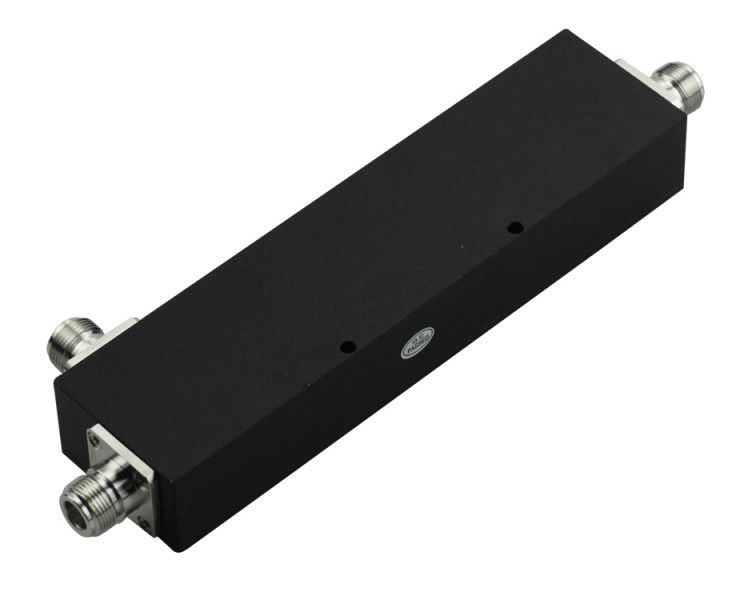

Θηλυκός 6dB κατευθυντικός συζευκτήρας RF Ν για τον κινητό επαναλήπτη τηλεφωνικών σημάτων

Θηλυκός 6dB κατευθυντικός συζευκτήρας RF Ν για τον κινητό επαναλήπτη τηλεφωνικών σημάτων

  Οι διαιρέτες δύναμης (επίσης τους συνδυαστές θραυστών δύναμης και, όταν χρησιμοποιείται στην αντιστροφή, δύναμης) και οι κατευθυντικοί συζευκτήρες είναι παθητικές συσκευές που χρησιμοποιούνται συνήθως στον τομέα της ραδιο τεχνολογίας. Συνδέουν ένα καθορισμένο ποσό της ηλεκτρομαγνητικής δύναμης σε μια γραμμή μετάδοσης με έναν λιμένα επιτρέποντας στο σήμα για να χρησιμοποιηθούν σε ένα άλλο κύκλωμα. Ένα ουσιαστικό χαρακτηριστικό γνώρισμα των κατευθυντικών συζευκτήρων είναι ότι συνδέουν μόνο τη δύναμη που ρέει σε μια κατεύθυνση. Η δύναμη που μπαίνει στο λιμένα παραγωγής συνδέεται με τον απομονωμένο λιμένα αλλά όχι με το συνδεμένο λιμένα. Ένας κατευθυντικός συζευκτήρας με σκοπό να χωρίσει τη δύναμη εξίσου μεταξύ δύο λιμένων καλείται υβριδικό συζευκτήρα.

Η περαιτέρω λεπτομέρεια pls χτυπά εδώ για τη μεταφόρτωση της προδιαγραφής προϊόντων:

Κινητό σήμα Repeater.pdf ATNJ



Προδιαγραφή

Φάσμα συχνότητας	700- 2700MHz
Ένωση (DB)	6
Απώλεια εισαγωγής (DB)	≤1.7
In-band κυματισμός (DB)	±0.8
VSWR	<1>
Κατευθυντικότητα	≥20
PIM (IM3)	<-150dbc>
Χειρισμός δύναμης	300W
Σύνθετη αντίσταση	50Ω
Τύπος συνδετήρων	Ν-θηλυκός
Εφαρμοσμένο περιβάλλον	IP65, υπαίθριος ή εσωτερικός
Σχετική υγρασία	5 σε 95%
Λειτουργούσα θερμοκρασία	-25 σε +70℃
Υλικό	Κοιλότητα: Αργίλιο Συνδετήρας: Χαλκός
Επεξεργασία	Καλυμμένη ασήμι κοιλότητα και εσωτερικός αγωγός
Διάσταση	159.4*63.2*16.5mm
Βάρος	0.242Kg



FAQ:

Q1: Ποια είναι τα κύρια προϊόντα ATNJ;
Α1: ATNJ ειδικεύεται στην κατασκευή όλων των τύπων προϊόντων επικοινωνίας. Τα κύρια προϊόντα μας είναι επαναλήπτες, κεραίες, θραύστες δύναμης, συζευκτήρες, συνδυαστές, καλώδια, και συνδετήρες.
