RF 500W σημάτων συμπληρωματικό θηλυκό συζευκτήρων Ν εξαρτημάτων 5dB κατευθυντικό

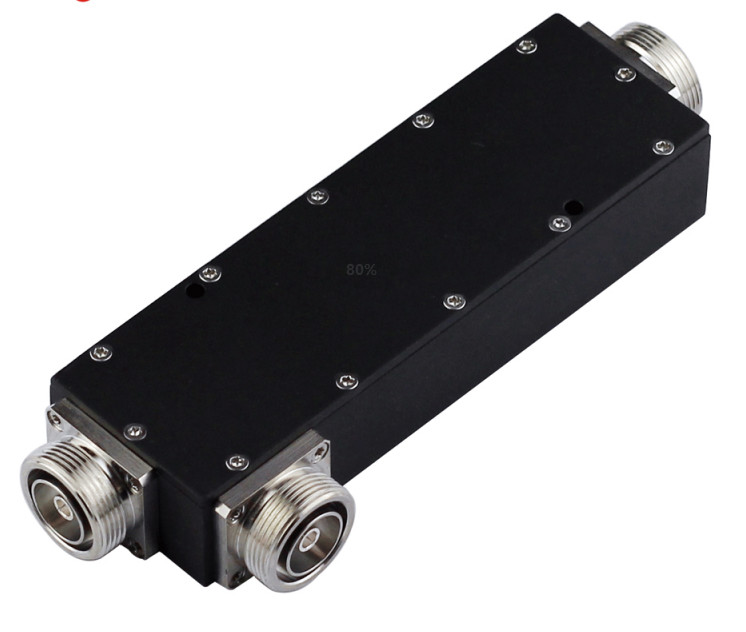

ΡΑ 500W Συσκευές ενισχυτών σήματος 5dB Κατευθυντικός σύνδεσμος N Γυναίκα

Οι κατευθυντικοί σύνδεσμοι κατασκευάζονται συχνότερα από δύο συνδεδεμένες γραμμές μετάδοσης που τοποθετούνται αρκετά κοντά μεταξύ τους, έτσι ώστε η ενέργεια που περνά από την μία να συνδεθεί με την άλλη.Αυτή η τεχνική ευνοείται στις μικροκυκλικές συχνότητες όπου τα σχέδια γραμμών μετάδοσης χρησιμοποιούνται συνήθως για την υλοποίηση πολλών στοιχείων κυκλώματοςΩστόσο, οι συσκευές συγκεντρωτικών εξαρτημάτων είναι επίσης δυνατές σε χαμηλότερες συχνότητες, όπως οι συχνότητες ήχου που συναντώνται στην τηλεφωνία.μπορούν να χρησιμοποιηθούν σχέδια κυματοειδώνΠολλοί από αυτούς τους συνδετήρες κυματοδηγού αντιστοιχούν σε ένα από τα σχέδια των αγωγών μετάδοσης, αλλά υπάρχουν επίσης τύποι που είναι μοναδικοί για κυματοδηγό.



Προδιαγραφές

Συχνότητα	698 - 2700MHz
Αριθμός μοντέλου.	CP - 5
Αδυνάμωση	± 1
Απώλεια εισαγωγής	< 2.15
VSWR	< 1.25
ΠΙΜ (IM3)	< -150dBc @ + 43dBm*2
Απομόνωση	> 25
Διαχείριση ισχύος	500 W
Αντίσταση	50 Ωμ
Θερμοκρασία λειτουργίας	- 40°C έως + 75°C
Θέρμανση αποθήκευσης	- 40°C έως + 85°C
Χρώμα	Μαύρο / γκρι
Σχετική υγρασία	5% - 95%
Εφαρμογές	Διάκριση IP65
Τύπος συνδέσμου	N - Γυναίκα
Βάρος	0.68 κιλά
Διάσταση	200.5*68.8*32mm

Περισσότερες λεπτομέρειες, παρακαλώ κάντε κλικ εδώ για να κατεβάσετε τις προδιαγραφές προϊόντων:

ATNJ Επαναλαμβανόμενο κινητό σήμα.pdf
