Έκθεση για τη βελτίωση της κάλυψης κινητής τηλεφωνίας στις σήραγγες

Έκθεση για τη βελτίωση της κάλυψης κινητής τηλεφωνίας στις σήραγγες

一Περιγραφή πεδίου

Το τμήμα της σήραγγας (1,4 χλμ.) έχει βελτιώσει την κάλυψη κινητής τηλεφωνίας.

Η τοπολογία του σχεδιασμού του συστήματος είναι η ακόλουθη:

Ελέγξτε την τοποθεσία του σωλήνα και την πραγματική κατάσταση εγκατάστασης και εφαρμογής ως εξής:

Δεν υπάρχει τείχος προστασίας ή πόρτα προστασίας στη μέση του διαδρόμου 1,4 χλμ από τη βόρεια είσοδο της σήραγγας μέχρι τη νότια είσοδο της σήραγγας, και ολόκληρο το πέρασμα είναι πολύ ίσιο.

Η εξωτερική κεραία (αντενή επίπεδης πλάκας) βλέπει νότια.

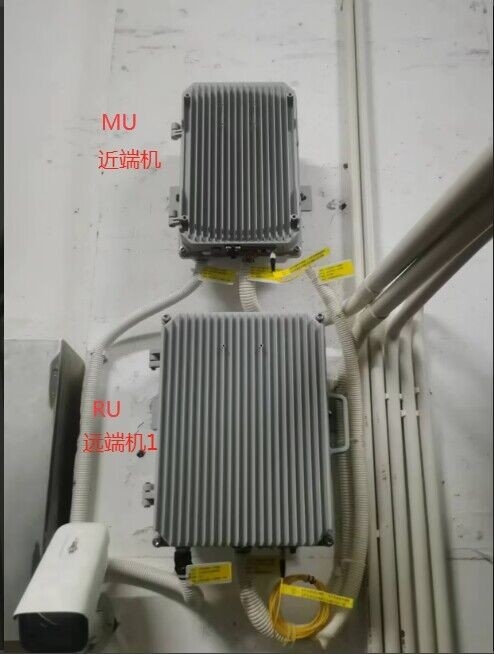

Ο επαναλαμβανόμενος MU βρίσκεται στην αρχή του σωληνώματος βόρειας εισόδου, στην ίδια θέση με τον επαναλαμβανόμενο RU 1. Ο επαναλαμβανόμενος RU 2 βρίσκεται στην ουρά του διαδρόμου σωλήνων μήκους 1,4 km.

Η εσωτερική κατανομή των δύο επαναλαμβανόμενων σιδηροδρομικών σταθμών είναι η ίδια.Περίπου 70 μέτρα μακριά, μια εσωτερική κεραία είναι συνδεδεμένη για να καλύψει το σήμα στη μέση του καναλιού.Όπως φαίνεται στην παρακάτω εικόνα:

Αυτή η εικόνα μπορεί να κάνει διπλό κλικ για να μεγαλώσει.

二、Κανονισμός και δοκιμή

Τόσο ο επαναληπτής MU όσο και ο επαναληπτής RU 1 συνδέονται με τα εσωτερικά και τα εξωτερικά καλώδια.και οι οπτικές ίνες και τα καλώδια τροφοδοσίας είναι συνδεδεμένα,Ο επαναλήπτης RU 2 δεν είναι συνδεδεμένος με την οπτική ίνες και δεν τροφοδοτείταιΩς εκ τούτου, μπορείτε να εκτελέσετε μόνο την ενεργοποίηση του ανώτερου υπολογιστή στον επαναλήπτη MU και RU 1 και να δοκιμάσετε το σήμα κάλυψης.

三、Οδηγίες διόρθωσης

1、Η οπτική ίνα μεταξύ του επαναλήπτη 1 και του επαναλήπτη 2 πρέπει να συνδέεται μέσω μαύρου στρογγυλού συνδέσμου στην ουρά (FC/UPC).

2、Η τροφοδοσία ενέργειας για τον επαναληπτή 2 του σιδηροδρομικού σταθμού πρέπει να είναι εγκατεστημένη σωστά.

3Γυρίστε την εξωτερική κεραία 90 μοίρες προς τα ανατολικά, προς τον σταθμό βάσης.

Το σήμα προέλευσης που μεταδίδεται απευθείας από τον σταθμό βάσης μπορεί να ληφθεί με αυτή τη ρύθμιση και το λειτουργικό σήμα εισόδου και το σήμα εξόδου του εξοπλισμού μπορούν να ενισχυθούν κατά περισσότερο από 5dB.

4、Διορθώστε τη θέση του επαναλήπτη σιδηροδρομικής εταιρείας (Πολύ σημαντικό)

Προς το παρόν, οι δύο επαναλήπτες σιδηροδρομικών σταθμών βρίσκονται στα δύο άκρα του διαδρόμου σωλήνων μήκους 1,4 χιλιομέτρων και οι εσωτερικές γραμμές τροφοδοσίας κάθε επαναλήπτη σιδηροδρομικών σταθμών είναι άνω των 600 μέτρων, σύμφωνα με τις παραμέτρους απώλειας 50-12 ομοαξονικών καλωδίων,Η απώλεια γραμμής 600 μέτρων φτάνει τα 60 dBm (1000 ισχύος) και η απώλεια γραμμής 300 μέτρων είναι 30 dBm, ίση με 1 watt.

Μέθοδος διόρθωσης: Οι δύο επαναλήπτες ΕΣ μετακινούνται στο μέσο μέρος κάθε εσωτερικής γραμμής τροφοδοσίας,και οι δύο επαναλήπτες RU μετακινούνται στο μεσαίο μέρος της αρχικής κεραίας ANT5 και ANT6 στο δωμάτιο εξοπλισμού. Η έξοδος του εξοπλισμού υιοθετεί ένα σχιστήρα διπλής ισχύος κοιλότητας για να εκπέμπει σήματα στις αριστερές και δεξιές πλευρές αντίστοιχα.Οι οκτώ συνδετήρες πρέπει να αλλάξουν την αρχική κατεύθυνση και να αλλάξετε τις πύλες εισόδου και εξόδου.

Κάντε διπλό κλικ στην εικόνα για να την μεγαλώσετε

Παρακαλούμε δείτε το παρακάτω διάγραμμα:

5、 Ρυθμίσεις παραμέτρων ζεύξης

Λόγω της κατάστασης της σκάλας κατασκευής στο εργοτάξιο, βλέπουμε μόνο δέκτη 10DB μετά την ανάβαση της γέφυρας στην πρώτη θέση κεραίας ATN1 του επαναλήπτη RU 2,και ο κοντινός οικοδεσπότης θα πρέπει να χρησιμοποιήσει ένα ζευγάρι με μια μεγάλη τιμή για να διασφαλιστεί ότι η ένταση του σήματος κάθε εργασιακής θύρας της κεραίας κατανεμηθεί προς τα κάτω είναι ισορροπημένη, αντί της σχεδόν ισχυρής και πολύ αδύναμης κατάστασης.

Πρώτα από το ξενιστή είναι μια κοιλότητα δύο-δύναμη διαίρεσης, χωρίζεται σε δύο κύριες γραμμές, η κύρια γραμμή από κοντά σε μακριά κάθε τρόπο των 4 ζεύγη θα πρέπει να χρησιμοποιούνται 20DB, 15DB, 10DB και 5DB,4 συνδετήρες αξία από μεγάλη σε μικρή χρήση.
