Σχέδιο κάλυψης σήματος για ξενοδοχείο

June 14, 2024

Χρόνος: 15 Νοεμβρίου έως 11 Νοεμβρίου.20, 2019

Διεύθυνση: FM002 Youth Hostel, πόλη Shenzhen

Απαιτήσεις: Ενίσχυση σήματος κλήσεων και δεδομένων σε όλα τα δίκτυα.

Το FM002 Youth Hostel και το FM148 Youth Hostel ανήκουν στην ίδια αλυσίδα πολυκατοικιών.και είναι τυπικά σπίτια σε ένα αστικό χωριό.

Η ένταση του σήματος στους δρόμους είναι πολύ καλή, αλλά επειδή η απόσταση μεταξύ του κτιρίου και του κτιρίου είναι πολύ κοντινή, το σήμα δεν μπορεί να διεισδύσει καλά σε εσωτερικούς χώρους.Το τηλέφωνο είναι εκτός λειτουργίας στους διαδρόμους και τα δωμάτια από τον 1ο έως τον 5ο όροφο..

Στενά δρομάκια, κλειστά σπίτια και εσωτερικά σφραγισμένες διακοσμητικές δομές, ανεξάρτητα από το πόσο καλή είναι η κατάσταση του σήματος έξω από τον δρόμο, εισέρχεται στο εσωτερικό, έχει γίνει μια κατάσταση εκτός σύνδεσης.Εκτός από τον επάνω 6ο όροφοΟ 1ος-5ος όροφος έχει αποσυνδεθεί από τον κόσμο.

1. Έρευνα Πηγή Σημείων

Το σήμα στην κορυφή του κτιρίου είναι πραγματικά πολύ καλό, και ο 6ος όροφος του πανδοχείου δεν χρειάζεται να καλύπτεται από σήματα, αλλά από τον 1ο όροφο στον 5ο όροφο.και η κεραία του σταθμού βάσης του χειριστή μπορεί να δει όχι μακριά από την οροφή.

Η ένταση του σήματος των τριών μεγάλων φορέων εκμετάλλευσης είναι η ακόλουθη:

Από τα παραπάνω δεδομένα, μπορεί να διαπιστωθεί ότι η πηγή σήματος των τριών μεγάλων φορέων εκμετάλλευσης στην οροφή του πανδοχείου νεολαίας είναι όλες πολύ καλή.Παίρνοντας την πηγή στην κορυφή του κτιρίου και καλύπτοντας το δωμάτιο σήματος ξεχωριστά, μπορείτε να λύσετε το πρόβλημα των σημάτων στον 1ο-5ο όροφο.

2.Σχέδιο

2.1 Συνδυασμός συχνοτήτων συσκευής ως εξής:

Κίνα Τηλεφωνική + Διαδίκτυο: 900MHz + 2600MHz

Κίνα Unicom κλήση + Internet: 2100MHz + 1800MHz

Κίνα Τηλεπικοινωνίες + Διαδίκτυο: 800MHz + 1800MHz

Ως εκ τούτου, θα επιλεγεί ένας ενισχυτής 5 ζώνων για την κάλυψη των απαιτήσεων: 800+900+1800+2100+2600MHz.

2.2 Κατανομή κεραίας σε εσωτερικούς χώρους

Με βάση τις απαιτήσεις του πελάτη και τη διάταξη, 4 εσωτερικές κεραίες θα κατανεμηθούν στον 1ο όροφο και 7 εσωτερικές κεραίες στον 2ο έως τον 5ο όροφο.ομοιόμορφα κατανεμημένα στο διάδρομο.

Λαμβάνοντας υπόψη ότι το σήμα της κεραίας στο διάδρομο πρέπει να καλύπτει το δωμάτιο μέσω του τοίχου, η ένταση του σήματος στο τέλος κάθε κεραίας δεν είναι μικρότερη από + 5dB.Δύο ενισχυτές υψηλής ισχύος με ισχύ 27 dBmΟι εικόνες τοπολογίας είναι οι ακόλουθες:

Η κατασκευή των καλωδίων στο πάτωμα παρουσιάζεται κατωτέρω,

3.Δομή

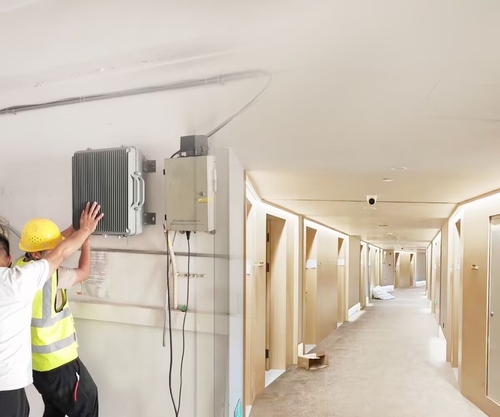

Λόγω της προκαταρκτικής έρευνας και της επικοινωνίας για το σύνολο του έργου, η υλοποίηση του έργου ήταν πολύ ομαλή και γρήγορη.

4.Αποδοχή του σχεδίου

Μετά την σύνδεση, όλο το διαμέρισμα έχει πλήρη κάλυψη του σήματος του κινητού.και κάθε δωμάτιο και γωνία μπορεί να επιτύχει μια καλή εμπειρία διαδικτύου και κλήσης.

Από την τιμή εξόδου στην οθόνη, η ισχύς εξόδου πέντε συχνοτήτων φτάνει όλα σε πλήρη +27dBm, η οποία θα μπορούσε να ανταποκριθεί πλήρως στις απαιτήσεις.

Ακριβής δοκιμή της ισχύος του σήματος και της ταχύτητας του δικτύου,

Τόσο η ισχύς του σήματος κλήσης όσο και η ταχύτητα του Διαδικτύου μπορούν να επιτύχουν υψηλής ποιότητας αποτελέσματα.

ATNJ Επαναλαμβανόμενο κινητό σήμα.pdf

5.Σύνοψη

Ως κάλυψη σήματος κινητής τηλεφωνίας σε κτίριο τύπου διαμερίσματος, ο εξοπλισμός υψηλής ισχύος Netcom πέντε συχνοτήτων είναι αναμφίβολα η καλύτερη λύση επιλογής εξοπλισμού.

1: Πλήρεις συχνότητες. Τα FDD-1800MHz δεν χρησιμοποιούνται για την επίλυση του σήματος 4G όλων των φορείς εκμετάλλευσης, αλλά για να χρησιμοποιηθούν ακριβείς συχνότητες για να αποφευχθεί η κατάσταση που κάποιο τηλέφωνο θα μπορούσε να λάβει σήμα 4G αλλά κάποιο άλλο όχι.Η China Mobile 4G πρέπει να χρησιμοποιεί την τυπική ζώνη συχνοτήτων TDD για να εξασφαλίσει τη συμβατότητα των διαφόρων τσιπ της ζώνης βάσης των κινητών τηλεφώνων Apple και των κινητών τηλεφώνων Android, ώστε να ικανοποιούνται οι πραγματικές ανάγκες των πελατών για σήματα 4G·

2Η 27dBm είναι αναμφίβολα καλύτερη για να καλύψει περισσότερες ανάγκες διανομής κεραίας σε εσωτερικούς χώρους.Μια μονάδα μπορεί να οδηγήσει τις απαιτήσεις παραγωγής 12-20 εσωτερικών κερατών (ανάλογα με το περιβάλλον πεδίου);

3Ακόμη και όταν το σήμα του εξωτερικού περιβάλλοντος και το σήμα της πηγής δεν είναι καλά, το σήμα εξόδου μπορεί να οδηγηθεί στην βέλτιστη κατάσταση εξόδου + 27dBm,διατήρηση σταθερού και υψηλής ταχύτητας σήματος κλήσης στο Διαδίκτυο.
