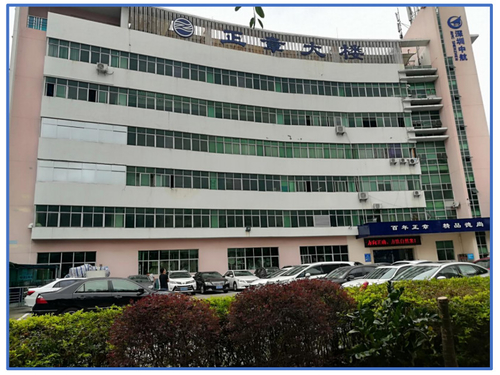

Διεύθυνση: Κτήριο ZhengZhang, ανταλλαγή ShenYun, χωριό οικοδόμησης ShaHe, λεωφόρος LongZhu, περιοχή NanShan, πόλη ShenZhen.
Αιτήματα: China Mobile και κάλυψη σημάτων επικοινωνίας Unicom ραχών του αρνητικού στρώματος του κτηρίου ZhengZhang
1.The περιβάλλουσα έρευνα
1. Το κτήριο ZhengZhang βρίσκεται στην περιοχή NanShan της πόλης Shenzhen, η οποία έχει τη μεγάλη κάλυψη σταθμών βάσης και υψηλός - δύναμη ποιοτικών σημάτων.
2. Υπάρχει ένας σταθμός βάσης τηλεπικοινωνιών στην κορυφή του κτηρίου, έτσι η δύναμη σημάτων των τηλεπικοινωνιών στο αρνητικό ισόγειο είναι αρκετά καλή. Οι σταθμοί βάσης της China Mobile και της Κίνας Unicom είναι εκατοντάδες των μετρητών μακρυά από το κτήριο, το οποίο θα μπορούσε να χρησιμοποιηθεί ως πηγές σημάτων.
3. , Στη στέγη, ελέγξαμε ότι η συχνότητα σημάτων επικοινωνίας της China Mobile είναι DCS1800MHZ, δύναμη -63db σημάτων, και η συχνότητα σημάτων επικοινωνίας της Κίνας Unicom είναι WCDMA2100MHZ, δύναμη -57db σημάτων. Η δύναμη σημάτων και οι δύο είναι αρκετά καλή.
4. Η περιβαλλοντική έρευνα για το αρνητικό στρώμα. Είναι η θέση στο στεγνό καθάρισμα και αποθηκεύει τα ενδύματα. Υπάρχουν πολλοί εργαζόμενοι αλλά κανένας ένα κινητό σήμα για να εγγυηθούν την επικοινωνία.
Σε μερικά διαμερίσματα, η κινητή συχνότητα σημάτων της Κίνας δεν μπορεί να ανιχνευθεί προσπαθήστε να καλέσετε 10086 (άμεση επικοινωνία υπηρεσιών της China Mobile), αλλά το καμία απάντηση. Έξω - - υπηρεσία για την Κίνα Unicom.
2.Solution
Κανένα οποιοδήποτε σχεδιάγραμμα του αρνητικού ισογείου. Σύμφωνα με την κατ' εκτίμηση περιοχή της περιοχής είναι περίπου 800 τετραγωνικά μέτρα, και δύο διάδρομοι γύρω από τη γωνία. Σύραμε με το χέρι το σχεδιάγραμμα και προσφέρουμε τη λύση της θέσης των κεραιών ως belows.
Σύμφωνα με το σχεδιάγραμμα, έχουμε μια πλήρη λύση όπως κατωτέρω. Δεδομένου ότι το αρνητικό ισόγειο είναι κενό, η κάλυψη κάθε κεραίας θα μπορούσε να εγγυηθεί. Λόγω του μήκους του καλωδίου, ΦΒ-12 καλώδια θα υιοθετούνταν για να εξασφαλίσουν την τέλεια απόδοση κάθε κεραίας του.
Η διπλή ζώνη συμπληρωματικό DCS1800+WCDMA2100 υψηλής δύναμης θα χρησιμοποιούταν, η πλήρης δύναμη παραγωγής της είναι +23dbm.
3. Κατασκευή των καλωδίων.
4.Efficiency
Η δύναμη παραγωγής της China Mobile (1800Mhz) & η Κίνα Unicom (2100Mhz) φθάνουν σε +25dbm και +24dbm, το οποίο αποδίδει στην πλήρη δύναμη παραγωγής τέλεια. Αναφερθείτε στις κάτωθι εικόνες.
Στα τρία πλαίσια με 5 ανώτατες κεραίες, η δύναμη σημάτων είναι άνω των -85dbm, η καλώντας ποιότητα και η ταχύτητα επιτυγχάνουν τη μεγάλη αποτελεσματικότητα. Κατωτέρω παρουσιάζει τυχαία δοκιμή της δύναμης σημάτων: Η China Mobile -63dbm, Κίνα Unicom -67dbm, και οι δύο είναι πλήρης φραγμός.
Η λύση κάλυψης σημάτων περίπτωσης ZhengZhang που χτίζει το αρνητικό ισόγειο είναι πολύ χαρακτηριστική με τα αρνητικά χαρακτηριστικά ισογείων: συμπαθητική δύναμη σημάτων στη στέγη, κανένα οποιοδήποτε σήμα στο αρνητικό ισόγειο, πάρα πολύ μακροχρόνια κατασκευή καλωδίωσης, λίγος κατάλληλος τοπικός των κεραιών. Η υιοθέτηση των καλωδίων διπλών ενισχυτών ζωνών υψηλής δύναμης και 1/2 RF θα μπορούσε να επιτύχει τη μεγάλες επίδραση παραγωγής και την εμπειρία εφαρμογής.
