Χρόνος: Apr.29, 2021
Θέση: Υπεραγορά JD QiXian (κατάστημα WANKELI)
Αιτήματα: Κλήση του σήματος και του σήματος στοιχείων 4G ολόκληρης της China Netcom

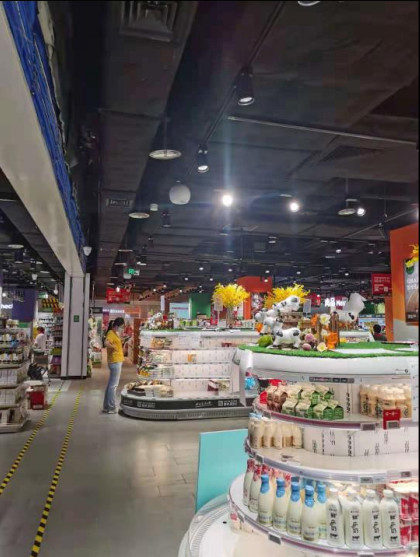

Η υπεραγορά JD QiXian (κατάστημα WANKELI) βρίσκεται στο κτήριο και το υπόγειο 1 εξεδρών το πάτωμα της κατοικήσιμης περιοχής «wankeli-ZHEN», κοντά στην έξοδο του σταθμού μετρό Antuoshan στην περιοχή Futian, Shenzhen. Δεδομένου ότι «wankeli-ZHEN» χτίζεται πρόσφατα, η κάλυψη σημάτων από τους χειριστές σημάτων δεν τακτοποιείται, αλλά ο ανοίγοντας χρόνος της υπεραγοράς (Apr.30) είναι επικείμενος.
Σύμφωνα με τα σχέδια και τις έρευνες τομέων, διαπιστώνεται ότι υπάρχουν δύο μέρη της υπεραγοράς JD QiXian. Ένα μέρος είναι η περιοχή διανομής στο ισόγειο με γύρω από 300sqm, και το άλλο μέρος είναι υπεραγορά που λειτουργεί, που αποθηκεύει και περιοχή γραφείων στο 1$ο πάτωμα υπογείων, με μια περιοχή 2300sqm.
Περιοχή διανομής στο ισόγειο
Μετά από τις έρευνες τομέων, διαπιστώσαμε ότι η περιοχή διανομής στο ισόγειο είναι στενή στην οδό και έχει μια μικρή περιοχή χωρίς οποιεσδήποτε χωρίσματα ή παρεμποδίσεις. Τα σήματα των τριών δικτύων είναι εδώ όλα πολύ καλά. Επομένως, δεν πρέπει να έχουμε την κινητή κάλυψη σημάτων για την περιοχή διανομής.
Εντούτοις, επειδή η υπεραγορά βρίσκεται στο κέντρο του 1$ου πατώματος υπογείων χωρίς οποιαδήποτε εσωτερική διανομή σημάτων από τους χειριστές σημάτων, μόνο το πολύ αδύνατο σήμα θα μπορούσε να παραληφθεί σε κάποια συγκεκριμένη περιοχή, που καλεί το σήμα ασαφές και κανένα σήμα 4G.
Εκτός από τον ψυκτήρα, όχι θέμα για ή, το σήμα 2G/3G/4G πρέπει να καλυφθεί πλήρως σε μια υπεραγορά, ειδικά στο γραφείο και τον έλεγχο.
Σχέδιο
η καλωδίωση της εσωτερικής διανομής σημάτων όπως κατωτέρω:
1, υπαίθρια κεραία εγκαθίσταται στον εξωτερικό τοίχο της περιοχής διανομής για να λάβει τον καλό πόρο σημάτων.
2, πλήρης επαναλήπτης netcom οπτικής ίνας (MU) εγκαθίστανται στον εσωτερικό τοίχο της περιοχής διανομής.
3, συνδέοντας με καλώδιο ένα καλώδιο οπτικής ίνας 200 μέτρων για να συνδέσει τη MU στην περιοχή διανομής του ισογείου με τον επαναλήπτη (RU) στο δωμάτιο μηχανών του 1$ου πατώματος υπογείων.
4, διανέμοντας τα κανάλια από το RU για να συνδέσει 17 ανώτατες κεραίες για να έχει πλήρως την κάλυψη σε B1.
Οι πράσινες περιοχές είναι ανωτέρω η περιοχή γραφείων και περιοχή ελέγχων.
Τοπολογία που σχεδιάζεται ως εξής:
Η δύναμη σημάτων που εξετάζεται κοντά στον εξωτερικό τοίχο ως εξής,
China Mobile 4G TDD-LTE1900MHz, δύναμη -85dBm σημάτων
China Telecom 4G FDD-LTE2100MHz, δύναμη -81dBm σημάτων
Κίνα Unicom 4G FDD-LTD1800MHz, δύναμη -84dBm σημάτων
Με βάση τη δύναμη σημάτων δοκιμασμένη, θα χρησιμοποιούσαμε τις πλήρεις συσκευές netcom οπτικής ίνας MU-RU πέντε-ταινιών μας. Λόγω της θέσης της υπεραγοράς, πάνω από η απόσταση 150 μέτρων από την περιοχή διανομής στο ισόγειο, μια λύση σύνδεσης MU-RU με το καλώδιο οπτικής ίνας θα μπορούσε αποτελεσματικά να μειώσει την απώλεια καλωδίων, και θα μπορούσε διπλός-ενισχυμένος για να έχει την καλύτερη απόδοση.
Εισαγωγή συσκευών
Εισαγωγή UDAS
UDAS: Εξαιρετικά ευρύ διανεμημένο ζώνη σύστημα κεραιών, αποκαλούμενο επίσης σύστημα διανομής οπτικής ίνας. Το κύριο χαρακτηριστικό γνώρισμά του είναι να συνδέσει την κύρια μονάδα (MU) και τη μακρινή μονάδα (RU) με το καλώδιο οπτικής ίνας, το οποίο θα μπορούσε να ικανοποιήσει τις απαιτήσεις της μεγάλης απόστασης μετάδοσης σημάτων. Η μετάδοση σημάτων στο καλώδιο οπτικής ίνας είναι 20120km (ενιαίο σήμα ζωνών) ή 25km (πολυ σήμα ζωνών). “
πολυδιαυλωτής
οπτική ενότητα
Ενότητα παροχής ηλεκτρικού ρεύματος
Ενότητα Minitor
Κύρια μονάδα (MU)
Μακρινή μονάδα (RU)
Λειτουργώντας διάγραμμα αρχής
Διάγραμμα τοπολογίας συστημάτων
UDAS θα μπορούσε να έχει μια καλύτερη απόδοση για να λύσει το πρόβλημα μείωσης σημάτων στη μετάδοση, η οποία εφαρμόζεται στην κάλυψη σημάτων μεγάλης περιοχής. Το διπλός-ενισχυμένο σήμα από τη MU και το RU θα μπορούσε αποτελεσματικά να εξασφαλίσει την ενίσχυση του αδύνατου σήματος και να εξασφαλίσει όλες συσκευές με την πλήρη δύναμη παραγωγής, η οποία καθιστά την κάλυψη μεγαλύτερη και την απόδοση καλύτερη.
Με μια διπλός-ενίσχυση, το κέρδος συστημάτων θα μπορούσε να είναι μέχρι 85dBm. Η πλήρης δύναμη παραγωγής του RU θα μπορούσε να είναι 27dBm, το οποίο επιτρέπει σε την για να συνδέσει με 15-20 εσωτερικές κεραίες για να καλύψει 3000-5000sqm.
Κατασκευή και εγκατάσταση
Η κεραία επιτροπής υιοθετείται ως υπαίθρια κεραία, που εγκαθίσταται στον εξωτερικό τοίχο της περιοχής διανομής στο ισόγειο.
Η κύρια μονάδα (MU) εγκαθίσταται στον εσωτερικό τοίχο της περιοχής διανομής στο ισόγειο, και η μακρινή μονάδα (RU) εγκαθίσταται στο δωμάτιο μηχανών στο 1$ο πάτωμα υπογείων.
Για να εξασφαλίσει τη χρήση στο άνοιγμα του χρόνου της υπεραγοράς, διάρκεσε μόνο 2,5 ημέρες για να ολοκληρώσει την εγκατάσταση όλου του εξοπλισμού και να ολοκληρώσει ολόκληρη την εσωτερική διανομή κεραιών. Εκτός αυτού, όλα τα καλώδιά μας συνδέονται με καλώδιο στους δίσκους καλωδίων, οι οποίοι μας κέρδισαν υψηλός έπαινος από την ιδιοκτησία και την υπεραγορά.
Επίδραση προγράμματος
Μετά από την κατασκευή και την εγκατάσταση, εξετάσαμε τη δύναμη σημάτων ότι η συχνότητα 5 ζωνών θα μπορούσε να επιτύχει πολύ τη καλή απόδοση. Κάτω από το είναι η αξία εργασίας συσκευών για 5 ζώνες:
Η δύναμη παραγωγής θα μπορούσε επίσης να επιτύχει πολύ τη καλή απόδοση. Το άριστο καλώντας σήμα και το σήμα στοιχείων 4G θα μπορούσαν να εξεταστούν σε κάθε γωνία της υπεραγοράς. Η δύναμη σημάτων εξέτασε ως εξής:
Δύναμη -75dBm σημάτων της China Mobile 4G σε -90dBm
Δύναμη -80dBm σημάτων της China Telecom 4G σε -95dBm
Δύναμη -85dBm σημάτων της Κίνας Unicom 4G σε -95dBm
Η υπεραγορά JD QiXian είχε επίσης έναν μόνο - εξετάστε, που πρόκειται να ρωτήσει όλα τα μηνύματα δοκιμής προσωπικού καταστημάτων, κλήση, να κάνετε σερφ το Διαδίκτυο συγχρόνως που βλέπει εάν η απόδοση θα μπορούσε να ικανοποιήσει τις απαιτήσεις τους. Μετά από την επαλήθευση, είναι πολύ ικανοποιημένοι με το σχέδιό μας!
Διάρκεσε λιγότερο από 10 ημέρες για να τελειώσει το πρόγραμμα αφότου λάβαμε το πρόγραμμα. Χρησιμοποιήσαμε την καλύτερη λύση και τη γρηγορότερη αποδοτικότητα κατασκευής για να ικανοποιήσουμε τις απαιτήσεις πελατών της κάλυψης σημάτων υπεραγορών.
Αυτό το πρόγραμμα είναι μια χαρακτηριστική λύση κάλυψης σημάτων για την υπεραγορά.
Co. τεχνολογίας επικοινωνιών Shenzhen ATNJ, ΕΠΕ
Apr.30, 2021
