Διεύθυνση: Κεντρικό μέγαρο επένδυσης, περιοχή Pingshan, πόλη Shenzhen
Απαιτήσεις: Κάλυψη σημάτων AMR (AMR: αυτόματη ανάγνωση μετρητών)

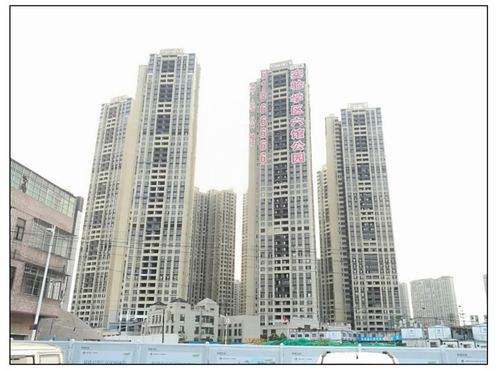

Το κεντρικό μέγαρο επένδυσης βρίσκεται στην οδό Pingshan, Shenzhen, και είναι κοντά είναι τελειωμένο. Τα συστήματα εξοπλισμού δύναμης εγκαταστάθηκαν στον αρνητικό δεύτερο όροφο των πέντε κτηρίων. Δεδομένου ότι η περιοχή είναι ένα πρόσφατα αναπτυγμένο κτήριο, ο εξοπλισμός και τα σήματα των χειριστών σημάτων δεν έχουν καλυφθεί καλά στην περιοχή, και δεν υπάρχει κανένα σήμα στον υπόγειο χώρο στάθμευσης.
Οι πέντε περιοχές στον αρνητικό δεύτερο όροφο είναι εξοπλισμός δύναμης, και η επικοινωνία ανάγνωσης μετρητών χρησιμοποιεί τις ενότητες επικοινωνίας της China Mobile 4G, έτσι πρέπει να καλύψουμε τα κινητά σήματα 4G στις πέντε περιοχές στον αριθμό κατωτέρω.
1. Έρευνα σημάτων
Στον τομέα του πρώτου και των δεύτερων ορόφων στο ισόγειο του κτηρίου, τα κινητά σήματα 4G που ανιχνεύονται είναι όλα στη ζώνη 1900Mhz. Η δύναμη σημάτων RSRP είναι περίπου -90, το οποίο μπορεί να συναντήσει τη δύναμη αποκτήσεων της πηγής.
2.Device σχέδιο
1 συσκευή、
Μόνο κινητό 4G απαιτείται, και η ζώνη 1900M μπορεί να ικανοποιήσει την απαίτηση. Επομένως, σε αυτό το σενάριο εφαρμογής πελατών, μια ενιαία κινητή ζώνη 4G Φ χρησιμοποιείται, και ο ενισχυτής σημάτων 1900M μπορεί να ενισχυθεί. Αυτή τη φορά, μια υψηλής ισχύος κινητή συσκευή 4G χρησιμοποιείται, με ένα κέρδος 80dB και μια παραγωγή δύναμης 27dBm.
κατασκευή καλωδίωσης 2、
Επειδή τα δωμάτια δύναμης των πέντε κτηρίων είναι στον αρνητικό δεύτερο όροφο, και η απόσταση μεταξύ κάθε κτηρίου είναι πολύ μακριά, χρησιμοποιούμε μια συσκευή για να διαβιβάσουμε το σήμα σε κάθε ένα επομένως, μια συσκευή χρησιμοποιείται κάτω από κάθε κτήριο για να ωθήσει τις πολλαπλάσιες ανώτατες κεραίες σε διάφορα δωμάτια για την κάλυψη σημάτων.
Υπάρχουν 2-4 χώροι διανομής δύναμης κάτω από κάθε κτήριο, και οι θραύστες και οι συζευκτήρες που χρησιμοποιούνται στη μέση είναι ελαφρώς διαφορετικοί. Αλλά ανεξάρτητα από την αύξηση ή τη μείωση 1-2 ανώτατων κεραιών, η μετρημένη παραγωγή μπορεί να ικανοποιήσει τις ανάγκες κάλυψης.
3.Construction
50-12 το καλώδιο χρησιμοποιείται ως υπαίθριο καλώδιο, το οποίο εισάγεται από τα πρώτα και πεζούλια δεύτερων ορόφων στο αρνητικό δωμάτιο διανομής δύναμης δεύτερων ορόφων μέσω του δωματίου διανομής καλά. Στο δίσκο καλωδίων του δωματίου διανομής δύναμης, 50-3 τροφοδότες, οι θραύστες δύναμης και οι συζευκτήρες χρησιμοποιούνται για να ταιριάξουν με την ανώτατη κεραία κάθε δωματίου.
4.Testing
Αφότου ολοκληρώνεται η κατασκευή, τα κινητά σήματα 4G των πέντε περιφερειακών δωματίων διανομής δύναμης έχουν φθάσει στο πλήρες πλέγμα, και η δύναμη σημάτων είναι υψηλή - ποιότητα, μεταξύ -60dB σε -77dB.
Η αξία εργασίας του εξοπλισμού είναι επίσης πολύ καλή, και είναι στην ίδια σειρά με την αξία που υπολογίζεται από την αξιολόγηση.
Οι ακριβείς δοκιμές στοιχείων εκτελέσθηκαν σε 5 περιοχές δωματίων, και το ολόκληρο δωμάτιο καλύφθηκε καλά, και ο πελάτης πέρασε τη δοκιμή αποδοχής του γραφείου ηλεκτρικής ενέργειας στις 13 Μαΐου.
Συμπέρασμα:
Για την κάλυψη σημάτων AMR στον υπόγειο χώρο στάθμευσης, η ακριβής συχνότητα και ο χειριστής σημάτων απαιτούνται πριν από το σχέδιο. Είναι πολύ εύκολο να λυθεί και να επιτευχθεί η επίδραση με τη μέτρηση του μήκους και της απώλειας της γραμμής τροφοδοτών στην κατασκευή και το σχέδιο.
