Διεύθυνση: Περιοχή Dandi Xinghe, πόλη Huizhou, επαρχία Γκουαγκντόνγκ
Αίτημα: κάλυψη σημάτων για το χώρο στάθμευσης 70.000 sqm

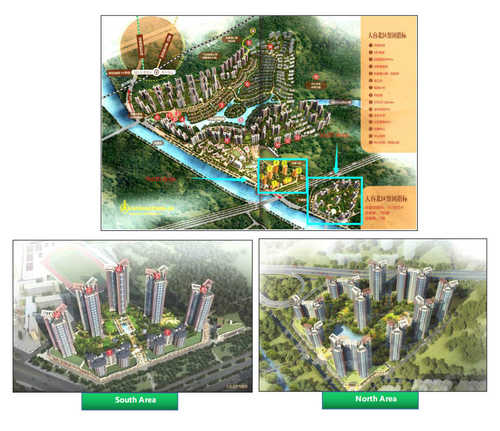

Η περιοχή Xinghe Dandi καλύπτει έναν τομέα του sqm 1,5 εκατομμυρίων και η περιοχή κατασκευής είναι περίπου sqm 2,6 εκατομμυρίων. Αυτή η περιοχή διαιρείται σε 5 μέρη και 10 κοινότητες, και βρίσκονται στη δυτική πλευρά του Forest Park Yagongding. Αυτό το πρόγραμμα πρόκειται να παράσχει τη λύση κάλυψης σημάτων για δύο χώρους στάθμευσης, κάποιος είναι sqm 20.000 στο Βορρά, και άλλος ένας είναι 50.000 στο νότο.
Υπάρχει μόνο ένας χώρος στάθμευσης ένας-πατωμάτων στη βόρεια περιοχή, που διαιρέθηκε σε 3 περιοχές (Α, Β, Γ) με έναν τομέα περίπου 20.000 sqm, 800 διαστήματα στάθμευσης. Το σήμα θα μπορούσε να εξεταστεί στην είσοδο/την έξοδο του χώρου στάθμευσης, αλλά κανένα οποιοδήποτε σήμα στο χώρο στάθμευσης. Επομένως, η παροχή του κινητού σήματος στο χώρο στάθμευσης είναι η πιό επείγουσα υπηρεσία.
Υπάρχει επίσης μόνο χώρος στάθμευσης ένας-πατωμάτων στη νότια περιοχή, που διαιρείται σε 5 περιοχές με πάνω από 2000 διαστήματα στάθμευσης. Εκτός αυτού, υπάρχουν περισσότεροι στη νότια περιοχή, έτσι η κατοχή μιας κάλυψης σημάτων είναι πιέζοντας.
Τα αιτήματα αυτού του προγράμματος είναι να καλυφθεί όλο το δίκτυο των προμηθευτών σημάτων, καλεί + στοιχεία 4G της China Mobile, Κίνα Unicom, China Telecom.
Με βάση αυτό το αίτημα, η επιχείρησή μας (τεχνολογία επικοινωνιών Shenzhen ATNJ κοβάλτιο Ltd) υιοθέτησε το ισχυρό εξαιρετικά διανεμημένο σύστημα κεραιών μας (UDAS) ως πρόταση προσφοράς αυτού του προγράμματος.
Εδώ έχουμε μια συνοπτική εισαγωγή UDAS ως εξής,
1.1 εισαγωγή UDAS
UDAS: Το ισχυρό εξαιρετικά διανεμημένο σύστημα κεραιών, ονομάζεται επίσης ως σύστημα κεραιών τραβήγματος μακριά διανεμημένο. Τα χαρακτηριστικά γνωρίσματα PDAS είναι να χρησιμοποιηθεί το καλώδιο οπτικών ινών για να συνδέσουν τη MU (κύρια μονάδα) και το RU (μακρινή μονάδα), οι οποίες θα μπορούσαν να ικανοποιήσουν τις απαιτήσεις της μακρύς-απόμακρης μετάδοσης σημάτων (ενιαία απόσταση μετάδοσης συχνότητας ζωνών: 20-120kms, πολλαπλής ζώνης απόσταση μετάδοσης συχνότητας: 2-5kms)
UDAS μπορεί καλύτερα να λύσει το πρόβλημα της μείωσης σημάτων κατά τη διάρκεια της μετάδοσης, και είναι κατάλληλο για τις λύσεις συστημάτων διανομής σημάτων μεγάλης περιοχής η διπλή αύξηση ενίσχυσης της MU & του RU είναι μια αποτελεσματική εγγύηση να ενισχυθούν τα αδύνατα σήματα, και θα μπορούσε να εξασφαλίσει το πλήρες σήμα δύναμης παραγωγής κάθε RU, έτσι ώστε η περιοχή κάλυψης και η επίδραση κάλυψης είναι υψηλού - ποιότητα.
1.2 εισαγωγή συσκευών
Οι εξοπλισμένες συσκευές είναι υψηλής ισχύος επαναλήπτης πέντε ζωνών, υποστηρίζει τις συχνότητες ως εξής,
Λόγω της διπλής ενίσχυσης της MU και του RU, το κέρδος θα μπορούσε να φθάσει σε 105dbm. Η πλήρης δύναμη παραγωγής των συσκευών RU θα μπορούσε να φθάσει σε 27dbm, και κάθε RU θα μπορούσε να συνδέσει με 15 έως 20 εσωτερικές κεραίες για να καλύψει το sqm 5000 έως 10000.
1.3 εισαγωγή διανομής
Υπάρχει μια εικόνα τοπολογίας ενός χαρακτηριστικού συστήματος ένας-λήψη-τέσσερα ως εξής. Με βάση τις πραγματικές ανάγκες περιοχών, θα μπορούσαμε επίσης να χρησιμοποιήσουμε το σύστημα ένας-λήψη-οκτώ και να χρησιμοποιήσουμε το εύκαμπτο εσωτερικό combo κεραιών. Ο υπόγειος χώρος στάθμευσης είναι μια ανοικτή και εσωκλειόμενη περιοχή, που χρησιμοποιεί το combo κεραιών με την ανώτατη κεραία, η κεραία LPDA και η κεραία επιτροπής θα μπορούσαν να ικανοποιήσουν τις απαιτήσεις του εσωτερικού συστήματος διανομής σημάτων με τα χαμηλότερα υλικά.
1.4 πλεονεκτήματα λύσης
⑴Έλυσε τα προβλήματα σημάτων της China Mobile, Unicom, τηλεπικοινωνίες.
Υποστηρίζει το σήμα 2G+4G κινητού: GSM900M, DCS1800M, FDD LTE1800M ΚΑΙ TDD-LTE2600M,
2G+3G+4G σήμα Unicom: GSM900M, DCS1800M, WCDMA2100M ΚΑΙ FDD-LTE1800M,
2G+3G+4G σήμα των τηλεπικοινωνιών: CDMA800M και fdd-LTE1800M.
⑵Χρησιμοποιώντας το καλώδιο ινών για να διαβιβάσει το σήμα μεταξύ της MU και του RU, θα μείωνε καλά τη μείωση σημάτων, και θα ικανοποιούσε τις απαιτήσεις της απόμακρης και μεγάλης κάλυψης,
⑶Το κέρδος είναι υψηλό σε 105dbi, το οποίο αποτελεί το αδύνατο ζήτημα πηγών σημάτων.
⑷Η πλήρης δύναμη παραγωγής είναι υψηλή σε 27dbm/1W, το οποίο θα μπορούσε να υποστηρίξει 15 έως 20 εσωτερικές κεραίες για να καλύψει το sqm 5000 έως 10000.
2.1 έρευνα περιοχών
Εκτός από την ανάλυση στο σχεδιάγραμμα, πρέπει να έχουμε τις εξακριβωμένες πληροφορίες προγράμματος όπως: πηγή σημάτων, χωρισμός, και δίσκος καλωδίων. Η συχνότητα και η δύναμη σημάτων θα μπορούσαν να εξεταστούν ως εξής μέσα από τη νότια περιοχή και τη βόρεια περιοχή.
Η συχνότητα και η δύναμη σημάτων θα μπορούσαν να ταιριάξουν με και να ικανοποιήσουν τις απαιτήσεις του επαναλήπτη μας.
Μετά από την έρευνα περιοχών στο δωμάτιο δίσκων και εξοπλισμού καλωδίων στο χώρο στάθμευσης, συλλέξαμε τις πληροφορίες να περιβάλουμε του χώρου στάθμευσης, απαιτήσεις AMR κάθε δωματίου εξοπλισμού, θέσεις του διοικητικού γραφείου ιδιοκτησίας, δωμάτιο ελέγχου, δωμάτιο ανελκυστήρων για να σχεδιάσουμε την ακριβείς καλωδίωση και τις εικόνες τοπολογίας.
2.2 σχέδιο λύσης
Με βάση τα ανωτέρω στοιχεία, η λύση που σχεδιάζεται ως εξής, χρησιμοποιεί ένας-λήψη-τρία UDAS στη βόρεια περιοχή με μια MU και τρεις RUs. Κάθε RU καλύπτει κάθε μικρή περιοχή. Και το Γ είναι πολλά ανοιχτήρι και squarer, έτσι θα υπήρχε ένα κανάλι από το RU στο Γ για να καλύψει τη ανατολική πλευρά στο Α.
Χρήση ένας-λήψη-πέντε UDAS στη νότια περιοχή με μια MU και πέντε RUs. Κάθε RU καλύπτει κάθε μικρή περιοχή συμπεριλαμβανομένου του δωματίου εξοπλισμού, του διοικητικού γραφείου ιδιοκτησίας, του δωματίου ελέγχου και του δωματίου ανελκυστήρων.
Με αυτήν την λύση με τον επαναλήπτη καλύτερος-τιμών, την ευκολότερη καλωδίωση και την κατασκευή και τον πιό σύντομο χρόνο κατασκευής, κερδίσαμε στηριζόμαστε του πελάτη μας, και πετύχαμε στην αναμονή.
3. Κατασκευή προγράμματος
Υπάρχουν τρία μέρη για την κατασκευή: κατασκευή καλωδίωσης, κατασκευή PDAS, διόρθωση συσκευών. Το χρονοδιάγραμμα ως εξής,
Η διαδικασία κατασκευής εφαρμόζεται πλήρως σύμφωνα με τα κατασκευαστικά πρότυπα κατασκευής. Όλα τα καλώδια εγκαθίστανται στο δίσκο καλωδίων, και τα εκτεθειμένα καλώδια είναι προστατευμένα και ωραιοποιημένα από τους δακτυλίους.
Τα προηγούμενα καλώδια που συνδέονται με καλώδιο από το διοικητικό γραφείο ιδιοκτησίας όλα αφαιρούνται και αντικαθίστανται από UDAS. Μετά από μια δεκαπενθήμερη κατασκευή, τελειώσαμε την κατασκευή UDAS σε δύο χώρους στάθμευσης με 70,000sqm.
4. Δοκιμή σημάτων
Μετά από το βούλωμα μέσα, το RU θα μπορούσε να έχει μια πλήρη δύναμη παραγωγής.
Ελέγξτε τη δύναμη σημάτων σε κάποια διευκρινισμένη θέση της περιοχής νότου/του Βορρά ως εξής, όλα είναι άριστο σήμα.
5. Περίληψη προγράμματος
UDAS με τη συσκευή πέντε ζωνών είναι η βέλτιστη λύση για τη μεγάλη περιοχή, μεγάλης απόστασης κάλυψη σημάτων. Εάν είναι χώρος στάθμευσης, η ακίνητη περιουσία, η ιδιοκτησία, το μέρος πάρκων, ή ακόμα και η κατασκευή σηράγγων, με τη χρησιμοποίηση UDAS μας, άνθρωποι θα μπορούσαν να επιτύχουν όλη την κάλυψη σημάτων κλήσης και στοιχείων δικτύων με τη χαμηλότερη τιμή και την ευκολότερη κατασκευή.
Το εύκαμπτο combo MU&RU με την ακριβείς καλωδίωση και την κατασκευή θα μπορούσε να ικανοποιήσει όλες τις απαιτήσεις κάλυψης σημάτων. Το XingHe DanDi είναι μια χαρακτηριστική περίπτωση PDAS, έχει τα ακόλουθα χαρακτηριστικά γνωρίσματα:
1. Απαιτήσεις 2G που καλούν + σήμα στοιχείων 4G όλων των προμηθευτών σημάτων.
2. Μεγάλη κάλυψη. Εάν τα ομοαξονικά καλώδια χρήσης, αυτό θα ήταν σκληρά στο καλώδιο και το κατασκεύασμα, και είναι υψηλή απώλεια, και κακή απόδοση.
